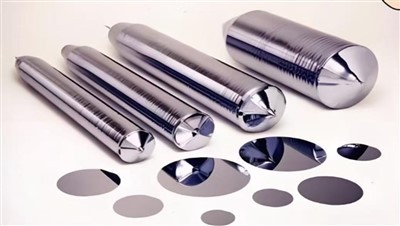

Ядро от кристализиран силиций

Ядрото от кристализиран силиций служи като високо-ефективен суров субстрат за следващо-поколение производство на фотоволтаици и полупроводници.

Изпрати запитване

Бърза доставка
Гарантиране на качеството
Денонощно обслужване на клиенти

представяне на продукта

Техническа спецификация: Ядро от кристализиран силиций

Общ преглед на продукта

Кристализираното силициево ядро служи като високо{0}}ефективен суров субстрат, специално проектиран за следващо-поколение производство на фотоволтаици и полупроводници. Отличаващ се с минимизирани следи от замърсяване и значително подобрена мобилност на носителя, този основен материал повишава ефективността на клетъчното преобразуване до теоретичните граници. Той е проектиран да поддържа усъвършенствани архитектури на полупроводникови устройства, осигурявайки структурната и електрическа прецизност, необходима за суб-микронно мащабиране на гейта и високо-честотни приложения.

Основни технически предимства

Ultrapure Trace Control:Използвайки усъвършенствано много-рафиниране на зони или специализирано CZ израстване, това ядро минимизира металните и не-металните замърсители, намалявайки дълбоките-дефекти, които улавят носители на заряд.

Подобрена мобилност на оператора:Силно подредената кристална решетка намалява ефектите на разсейване, което води до превъзходна подвижност на електрони и дупки-критична за високо-превключване и високо-ефективно преобразуване на енергия.

Архитектурна поддръжка:Неговата изключителна цялост на повърхността и обема позволява изработването на сложни 3D транзисторни структури и много-свързващи слънчеви клетки без напрежение-несъответствие на решетката.

Разширено термично разсейване:Плътната, равномерна кристална структура осигурява предвидима топлопроводимост, като помага за управлението на топлината в полупроводникови модули с голяма{0}}мощност.

Основни приложения

PV от следващо-поколение:Премиерният субстрат за HJT (Heterojunction) и IBC (Interdigitated Back Contact) клетки с цел 25%+ ефективност.

Усъвършенствани полупроводникови устройства:База с висока-мобилност за RF чипове, високо{1}}скоростни процесори и интегрални схеми за управление на захранването.

Квантово и оптично изчисление:Надеждна силициева среда с нисък{0}}шум за експериментална квантова точка и фотонна интеграция.
